箱变智能物联终端

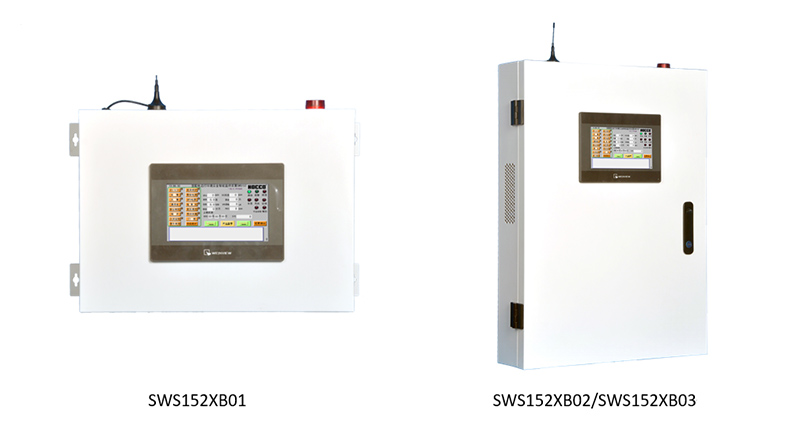

箱变智能物联终端SWS152XB，是泛在电力物联网的智能感知层设备，通过本地采集、本地分析、本地展示、本地控制、本地保存、本地报警、等本地优化聚合边缘计算技术，结合IOT物联通信，可实现成千上万台箱变的智能物联云化集中监管。
箱变智能物联终端SWS152XB，专门用于解决10kV/400V箱变“配电故障失察”、“环境失控”、“安防缺位”、“巡查不到位”等运行维护难题，最终实现箱变“无人监管”向“无人值守”转变。

详情介绍

适用场所：10kV/400V箱式变电站
组装方式：专用综合箱
安装方式：壁挂式
外形尺寸：620*450*120mm
通信协议：IEC61850、IEC60870-5-104、Modbus RTU、Modbus TCP/IP等可选
通信链路：全网通4G无线路由、通信系统ONU单元可选
组网方式：APN、VPN、专网、局域网可选
选配仪表：电量监测仪、变压器温控仪、无线测温装置、噪音传感器、粉尘传感器
选配外设：风机、水泵

箱变智能物联终端SWS152XB功能表

序号	功能描述		壁挂式
序号	功能描述		SWS152XB01	SWS152XB02	SWS152XB03
1	配电监测	实现高压侧短路、接地故障指示信号监测功能		√	√
2		实现臭氧浓度监测功能	1路	1路	1路
3		实现变压器温度与散热风机状态监测功能	2路	2路	2路
4		实现主回路电压、电流、功率因素、有功电度、频率等电参数监测功能	16路	16路	16路
5		实现主回路电气火灾监测功能	√	√	√
6		实现母排温度、电缆接头温度监测功能	16*9点	16*9点	16*9点
7		实现低压配电状态实时监测功能	√	√	√
8		实现后备UPS电源智能状态监测功能	UPS外置	UPS外置	UPS外置
9	环境智适应	实现高压室SF6实时监测功能	1路	1路	1路
10		实现SF6浓度与风机联动控制功能	√	√	√
11		实现O2浓度与风机联动控制功能		√	√
12		实现温湿度分区实时监测功能	3个分区	3个分区	3个分区
13		实现湿度与除湿机联动控制功能	√	√	√
14		实现温湿度与风机联动控制功能	√	√	√
15		实现箱变水浸状态监测功能		√	√
16		实现电缆沟停泵、预警、警戒、紧急水位监测功能	√	√	√
17		实现电缆沟水位与水泵联动控制功能	√	√	√
18		实现火情实时监测功能	3个分区	3个分区	3个分区
19		实现变压器噪音实时监测功能		√	√
20		实现自动通风与定时通风功能	√	√	√
21		实现强制通风功能		√	√
22		实现自动照明功能	√	√	√
23		实现强制照明功能		√	√
24	安全防范	实现门禁控制功能	1套	2套	2套
25		实现开门状态实时监测功能	√	√	√
26		实现动物入侵分区监测功能	3个分区	3个分区	3个分区
27		实现自动设防撤防功能	√	√	√
28		实现巡更到位确认功能	√	√	√
29		实现短信密码开门功能	√	√	√
30	防雷监管	实现浪涌保护后备状态监测功能	√	√	√
31		实现浪涌保护失效监测功能	√	√	√
32		实现浪涌保护泄漏微电流监测功能	√	√	√
33		实现雷击次数监测功能	√	√	√
34	冗余报警	实现声光告警	√	√	√
35		实现指示灯显示告警	√	√	√
36		实现中文报警短信通知	√	√	√
37		实现未处理故障定时短信通知	√	√	√
38		实现报警栏中文显示告警	√	√	√
39	系统自检	实现系统电压、电流、电气火灾自检		√	√
40		实现系统浪涌保护失效自检		√	√
41		实现UPS故障自检		√	√
42		实现触控屏故障自检		√	√
43		实现辅助设备故障自检		√	√
44	系统维护	实现报警参数配置	√	√	√
45		实现网络路由配置	√	√	√
46		实现外接设备配置	√	√	√
47		实现事件分天记录、复制、删除、查询	√	√	√
48		实现密码管理	√	√	√
49	物联云化	实现全网通4G无线物联	外置	内置	内置
50		实现APN、VPN、专网、局域网组网	√	√	√
51		实现手机端APP服务	√	√	√
52		实现电脑端推送服务	√	√	√
53		实现IEC61850协议接入第三方平台	外置接口	内嵌接口	内嵌协议
54		实现IEC60870-5-104协议接入第三方平台	外置接口	内嵌接口	内嵌协议
55		实现Modbus TCP/IP协议接入第三方平台	√	√	√
56		实现Modbus RTU协议接入第三方平台	√	√	√
