户外环网单元智能物联终端,是泛在电力物联网的智能感知层设备,通过本地采集、本地分析、本地展示、本地控制、本地保存、本地报警、等本地优化聚合边缘计算技术,结合IOT物联通信,可实现成千上万台户外环网单元的物联云化集中监管。 户外环网单元智能物联终端,专门用于解决10kV户外环网单元“环境失控”、“安防缺位”、“故障失察”、“巡查不到位”等运行维护难题,最终实现户外环网单元“无人监管”向“无人值守”转变。
户外环网单元智能物联终端,是泛在电力物联网的智能感知层设备,通过本地采集、本地分析、本地展示、本地控制、本地保存、本地报警、等本地优化聚合边缘计算技术,结合IOT物联通信,可实现成千上万台户外环网单元的物联云化集中监管。 户外环网单元智能物联终端,专门用于解决10kV户外环网单元“环境失控”、“安防缺位”、“故障失察”、“巡查不到位”等运行维护难题,最终实现户外环网单元“无人监管”向“无人值守”转变。
适用场所:10kV户外环网单元
组装方式:专用综合箱
安装方式:壁挂式
外形尺寸:410*300*44mm(88mm)
通信协议:IEC61850、IEC60870-5-104、Modbus RTU、Modbus TCP/IP等可选
通信链路:全网通4G无线路由(外置)、通信系统ONU单元可选
组网方式:APN、VPN、专网、局域网可选
户外环网单元智能物联终端功能表
序号 |
功能描述 |
壁挂式 |
|||
SWS152HW01 |
SWS152HW02 |
SWS152HW03 |
|||
1 |
配电监测 |
实现高压短路、接地故障指示信号监测功能 |
|
√ |
√ |
2 |
|
实现电压、电流、有功电度、有功功率、频率等电参数监测功能 |
8路 |
8路 |
8路 |
3 |
|
实现O3浓度监测功能 |
1路 |
1路 |
1路 |
4 |
|
实现断路器动触头、静触头、电缆接头温度监测功能 |
8*9路 |
8*9路 |
8*9路 |
5 |
|
实现户外环网单元雷击次数监测功能 |
√ |
√ |
√ |
6 |
环境智适应 |
实现SF6浓度监测功能 |
1路 |
1路 |
1路 |
7 |
|
实现SF6浓度监测与风机联动控制功能 |
√ |
√ |
√ |
8 |
|
实现环境温湿度监测功能 |
√ |
√ |
√ |
9 |
|
实现间隔温湿度监测功能 |
|
8路 |
8路 |
10 |
|
实现温湿度监测与风机联动控制功能 |
√ |
√ |
√ |
11 |
|
实现电缆沟最低水位、预警水位、警戒水位、紧急水位监测功能 |
√ |
√ |
√ |
12 |
|
实现户外环网单元火情监测功能 |
√ |
√ |
√ |
13 |
|
实现水位监测与排水泵联动控制功能 |
√ |
√ |
√ |
14 |
|
实现开门开灯、关门关灯功能 |
√ |
√ |
√ |
15 |
|
实现开门通风 |
√ |
√ |
√ |
16 |
|
实现定时通风 |
√ |
√ |
√ |
17 |
安全防范 |
实现门禁控制功能 |
1套 |
2套 |
2套 |
18 |
|
实现开门状态实时监测功能 |
√ |
√ |
√ |
19 |
|
实现动物入侵分区监测功能 |
√ |
√ |
√ |
20 |
|
实现自动设防撤防功能 |
√ |
√ |
√ |
21 |
|
实现巡更到位确认 |
√ |
√ |
√ |
22 |
|
实现短信密码开门功能 |
√ |
√ |
√ |
23 |
冗余报警 |
实现声光告警 |
√ |
√ |
√ |
24 |
|
实现指示灯显示告警 |
√ |
√ |
√ |
25 |
|
实现中文报警短信通知 |
√ |
√ |
√ |
26 |
|
实现未处理故障定时短信通知 |
√ |
√ |
√ |
27 |
|
实现报警栏中文显示告警 |
√ |
√ |
√ |
28 |
系统维护 |
实现报警参数配置 |
√ |
√ |
√ |
29 |
|
实现网络路由配置 |
√ |
√ |
√ |
30 |
|
实现外接设备配置 |
√ |
√ |
√ |
31 |
|
实现事件分天记录、复制、删除、查询 |
√ |
√ |
√ |
32 |
|
实现密码管理 |
√ |
√ |
√ |
33 |
物联云化 |
实现全网通4G无线物联 |
√ |
√ |
√ |
34 |
|
实现APN、VPN、专网、局域网组网 |
√ |
√ |
√ |
35 |
|
实现手机端APP服务与电脑端推送服务 |
√ |
√ |
√ |
36 |
|
实现IEC61850或IEC60870-5-104协议接入第三方平台 |
|
内嵌接口 |
内嵌协议 |
37 |
|
实现Modbus TCP/IP或Modbus RTU协议接入第三方平台 |
√ |
√ |
√ |
变配电运行环境智能监控主机

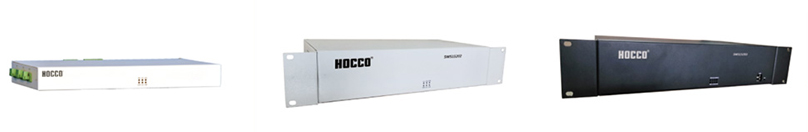

机架式运行环境智能监控主机为运行环境监控装置的核心, 是泛在电力物联网的智能感知层设备,通过本地采集、本地分析、本地展示、本地控制、本地保存、本地报警、等本地优化聚合边缘计算技术,可结合IOT物联通信,实现成千上万台装置物联云化集中监管。
技术参数表 |
||||
名称 |
产品型号 |
|||
|
SWS15201 |
SWS15202 |
SWS15203 |
|
物理接口 |
100M以太网接口 |
1 |
1 |
1 |
1000M以太网接口 |
—— |
—— |
2 |
|
USB接口 |
—— |
2 |
2 |
|
Wiegand26/34接口 |
1 |
1 |
2 |
|
RS232串口 |
3 |
3 |
3 |
|
RS485串口 |
3 |
3 |
4 |
|
脉冲信号接口 |
1 |
1 |
1 |
|
0-2mA 模拟量接口 |
2 |
2 |
2 |
|
4-20mA模拟量接口 |
—— |
1 |
1 |
|
0-5A 模拟量接口 |
3 |
3 |
3 |
|
0-10V 模拟量接口 |
2 |
2 |
2 |
|
0 -253Vac模拟量接口 |
3 |
3 |
3 |
|
85-253Vac状态量接口 |
12 |
12 |
12 |
|
0-24V开关量状态接口 |
12 |
16 |
16 |
|
水位状态量接口 |
4 |
4 |
4 |
|
12VDC/2A直流电源输出 |
√ |
—— |
—— |
|
24VDC/1A直流电源输出 |
√ |
—— |
—— |
|
专用通信模块接口 |
外置接口 |
内嵌接口 |
内嵌协议 |
|
继电器输出 |
6 |
12 |
12 |
|
软件性能 |
嵌入式运行智能监控软件 |
√ |
√ |
√ |
Linux操作系统 |
—— |
—— |
√ |
|
IEC61850通信软件 |
—— |
—— |
√ |
|
IEC60870-5-104通信软件 |
—— |
—— |
√ |
|
Modbus TCP/IP通信软件 |
√ |
√ |
√ |
|
Modbus RTU通信软件 |
√ |
√ |
√ |
|
电气性能 |
工作电源 |
220V±15% |
||
功耗 |
<10W |
|||
工作温度 |
-10℃ -- +70℃ |
|||
工作湿度 |
10% -- 90%RH |
|||
外观特征 |
外形尺寸(长*宽*高)mm |
484*215*44 |
484*215*88 |
484*215*88 |
重量 |
<1kg |
|||
安装方式 |
机架式 |
